Sperrdioden vs. bidirektionale Netzgeräte: Die richtige Wahl für den Rückenergieschutz

Programmierbare DC-Netzteile sind wichtige Instrumente in der modernen Leistungselektronikforschung und Serienproduktion, die zur Simulation einer Vielzahl elektrischer Bedingungen entwickelt wurden. Für Test- und Messingenieure sind Schlüsselmerkmale wie hochauflösende Rückmessung, schnelle Übergangsgeschwindigkeiten bei dynamischen Lasten und die Fähigkeit, komplexe Leistungssequenzen zu programmieren, unverzichtbar für die Validierung der Geräteleistung und -zuverlässigkeit.

In vielen fortschrittlichen Testanwendungen ist der Prüfling (DUT) kein einfacher passiver Widerstand – er kann ein aktives oder energiespeicherndes System sein, was ein erhebliches Risiko für Rückstrom schafft. Rückstrom entsteht, wenn die Spannung des DUT über die Ausgangsspannung des Netzteils steigt und Strom zurück in das Netzteil drückt; dies geschieht typischerweise beim Motorbremsen oder wenn das Netzteil mit einem Gerät auf einem anderen Potenzial verbunden ist, wie z. B. einer geladenen Batterie oder einer reaktiven Last wie einer Induktivität oder einem Kondensator. In diesen Anwendungen kann sich der DUT vorübergehend von einer passiven Last in eine aktive, ungeregelte Stromquelle verwandeln.

Ungemilderter Rückstrom zwingt ein Netzteil dazu, Energie aufzunehmen statt abzugeben – eine Umkehrung seiner vorgesehenen Funktion –, was zu schweren und irreparablen Schäden an der Ausgangsschaltung führt, wenn diese nicht für die Aufnahme dieser Energie ausgelegt ist.

Architekturen zum Schutz vor Rückenergie

Die Herausforderung der Rückenergie bringt eine entscheidende architektonische Entscheidung mit sich: Soll man die Energie absorbieren oder einfach blockieren? Die Antwort bestimmt, ob ein einfaches, robustes Ein-Quadranten-System ausreicht oder ob die Komplexität eines bidirektionalen Systems tatsächlich erforderlich ist.

Programmierbare DC-Netzteile mit Sperrdioden

Ein standardmäßiges programmierbares DC-Netzteil ist ein Ein-Quadranten-Gerät, das ausschließlich im Quadrant I der Spannungs-Strom-Ebene (V-I) arbeitet, indem es positive Spannung und positiven Strom liefert. Seine Aufgabe ist es, Energie an einen Prüfling (DUT) abzugeben. Die einfachste und grundlegendste Verteidigung gegen Rückstrom ist die Sperrdiode. Eine Sperrdiode ist ein Halbleiterbauelement, das als elektronisches Rückschlagventil funktioniert und den Stromfluss nur in eine Richtung zulässt. Wenn sie in Reihe mit dem positiven Ausgang eines Netzteils geschaltet wird, ist die Diode im Normalbetrieb in Durchlassrichtung vorgespannt und ermöglicht den Stromfluss vom Netzteil zum DUT mit einem geringen Durchlassspannungsabfall. Steigt jedoch die Spannung des DUT über die Spannung des Netzteils, wird die Diode in Sperrrichtung vorgespannt und erzeugt praktisch einen offenen Stromkreis, der den schädlichen Rückstrom daran hindert, in das Netzteil zurückzufließen. Dieser einfache, robuste und passive Schutz ist entscheidend für den Schutz der Leistungselektronik.

Bidirektionale Netzteile

Ein bidirektionales Netzteil ist ein Zwei-Quadranten-Gerät, das sowohl im Quadrant I (Lieferung positiver Spannung und positiven Stroms) als auch im Quadrant IV (Aufnahme von Strom bei positiver Spannung) der Spannungs-Strom-Ebene (V-I) arbeitet. Seine Aufgabe ist es, den Energiefluss nahtlos in zwei Richtungen zu steuern – sowohl Energie an einen Prüfling (DUT) abzugeben als auch Energie von ihm aufzunehmen. Das Netzteil bewältigt diese Rückenergie durch einen ausgeklügelten, mehrstufigen Umwandlungsprozess, bei dem die aufgenommene DC-Energie in hochwertigen, netzkonformen dreiphasigen AC-Strom umgewandelt und anschließend in das elektrische Netz der Einrichtung eingespeist wird.

Die Schlüsselkomponente für den bidirektionalen Leistungsfluss ist das Active Front End (AFE), das die typische passive Eingangsdioden-Brücke durch eine Vollbrücke aus aktiv gesteuerten Halbleiterschaltern ersetzt, wie z. B. Siliziumkarbid (SiC) MOSFETs. Diese Hardware wird intelligent gesteuert, um zwei gegensätzliche Funktionen auszuführen. Bei der Energieabgabe werden die Schalter des AFE moduliert, um als hocheffizienter, leistungsfaktorkorrigierter (PFC) Gleichrichter zu arbeiten. Wenn Rückenergie Strom zurück in das Gerät drückt, kehrt sich die Rolle des AFE um, und es arbeitet als netzgekoppelter Wechselrichter, der die überschüssige DC-Energie zurück in AC-Strom umwandelt. Diese doppelfunktionale, softwaregesteuerte Funktionalität des AFE stellt die erste und grundlegendste Komplexitätsebene dar und erfordert ein ausgeklügeltes Steuerungssystem sowie Hochleistungskomponenten, die den Leistungsfluss in beide Richtungen bewältigen können – ein deutlicher Unterschied zum einfachen, einseitigen Pfad eines Standardgleichrichters.

Auswahl der geeigneten Architektur: Schutz von Regeneration unterscheiden

Ingenieure identifizieren korrekt ein Risiko durch Rückenergie – einen kurzzeitigen regenerativen Bremsimpuls eines Motors, den initialen Anschluss an eine vorgeladene Kondensatorbank oder die Gegen-EMK eines sich drehenden Antriebs –, nehmen aber oft an, dass ein bidirektionales Netzteil die einzige Lösung ist. Für die überwiegende Mehrheit der Testanwendungen, bei denen die primäre Funktion darin besteht, ein Gerät mit Strom zu versorgen und die Rückenergieereignisse kurzzeitig und vorhersehbar sind, ist die Wahl eines bidirektionalen Netzteils jedoch oft das falsche Werkzeug für die Aufgabe.

Die entscheidende Erkenntnis ist, dass die meisten dieser Rückenergie-Fenster in Millisekunden gemessen werden. In diesen häufigen Szenarien besteht das Ziel nicht darin, kontinuierlich Energie zu absorbieren, sondern lediglich einen Transienten zu überstehen. Hier bietet ein robustes Ein-Quadranten-Netzteil in Kombination mit einer korrekt dimensionierten Sperrdiode eine deutlich vorteilhaftere Architektur. Dieser Ansatz konzentriert sich auf Schutz und Isolation statt auf komplexe Energierückspeisung. Die Sperrdiode fungiert als einfaches, passives „Rückschlagventil" und macht das Netzteil zu einer Einbahnstraße für den Strom. Sie ist immun gegen Probleme mit aktiven Steuerungen, und ihr Spannungsabfall kann durch die Remote-Sense-Leitungen des Netzteils automatisch kompensiert werden, wodurch die Spannungsgenauigkeit an der Last erhalten bleibt.

Diese Strategie des Blockierens statt Absorbierens ergibt ein System mit klarer technischer und finanzieller Überlegenheit, wenn die primäre Anforderung die Stromversorgung ist. In diesen Szenarien ist eine Ein-Quadranten-Architektur aus mehreren wichtigen Gründen vorteilhafter:

• Geringere Kosten und Komplexität: Ein bidirektionales Netzteil ist aufgrund seiner zwei Leistungswandlungsstufen und der komplexen Steuerungsschaltung deutlich teurer. Die Kombination eines kostengünstigeren Ein-Quadranten-Netzteils mit einer einfachen, passiven Diode ist eine wirtschaftlichere und zuverlässigere Lösung.
• Verbesserte Robustheit und Zuverlässigkeit: Ein Ein-Quadranten-Netzteil ist für eine einzige Aufgabe optimiert: Strom zu liefern. Die Komplexität eines bidirektionalen Netzteils mit seiner Notwendigkeit, bidirektionalen Energiefluss und Netzsynchronisation zu verwalten, birgt mehr potenzielle Fehlerstellen.
• Vereinfachte Installation: Ein bidirektionales Netzteil speist Energie in das Gebäudenetz zurück, was kostspielige Gebäudeprüfungen und spezialisierte Hardware erfordern kann und Oberschwingungsverzerrungen verursachen kann. Die Diodenlösung blockiert die Rückenergie einfach an der Quelle und eliminiert komplexe Netzinteraktionen.
• Inhärente Sicherheit ohne Schutzverzögerung: Eine Sperrdiode bietet sofortigen, ausfallsicheren Schutz. Im Gegensatz dazu hat ein bidirektionales Netzteil eine Schutzverzögerung, da es auf aktive Steuerungen angewiesen ist, um vom Liefern zum Aufnehmen umzuschalten, was versagen oder unerwartetes Verhalten zeigen kann.
• Bessere Skalierbarkeit: Bidirektionale Netzteile sind oft auf kleinere Leistungsmodule (5–10 kW) beschränkt, die für hohe Leistungsanforderungen parallelgeschaltet werden müssen. Ein-Quadranten-Architekturen können in wesentlich größeren, monolithischen Leistungsblöcken (100 kW+) aufgebaut werden und bieten deutlich weniger Fehlerstellen, geringere Steuerungskomplexität und weniger komplexe Systeme für Hochleistungstests.

Für Anwendungen, die wirklich eine kontinuierliche, kontrollierte Energieaufnahme erfordern – wie Batterie-Zyklusprüfungen in der Produktion, Antriebsstrangtests für Elektrofahrzeuge oder den Betrieb als Volllast –, ist ein bidirektionales Netzteil die geeignete Wahl. Aber für die zahlreichen Anwendungen, bei denen das Ziel darin besteht, einen DUT mit Strom zu versorgen und einfach vor kurzzeitiger Rückenergie zu schützen, ist das Ein-Quadranten-Netzteil mit einer konstruktiv ausgelegten Sperrdiodenlösung die robustere, kostengünstigere und praxisgerechtere Ingenieurslösung.

Anwendungen, die Rückenergie-Schutz erfordern

Es gibt mehrere gängige Test- und Messanwendungen, bei denen der Schutz vor Rückstrom eine wesentliche Komponente für den Systemschutz und die Testintegrität ist.

DC-Motorantriebe

Ein grundlegendes Prinzip elektromechanischer Systeme ist, dass ein DC-Motor auch ein Generator ist. Während des Betriebs wandelt der Motor bei aktiver Verzögerung (ein Vorgang, der als regeneratives Bremsen bekannt ist) oder wenn er von einer überholenden Last angetrieben wird (z. B. ein Kran, der ein Gewicht absenkt) kinetische Energie zurück in elektrische Energie um. Dieser Vorgang erzeugt eine Gegen-EMK (Back-EMF) an den Motorklemmen. Diese Gegen-EMK-Spannung kann leicht über die eingestellte Ausgangsspannung des Netzteils ansteigen und einen erheblichen Rückstrom zurück in das Netzteil verursachen.

Stark induktive Lasten

Induktive Lasten wie große Elektromagnete, Magnetventile und selbst die parasitäre Induktivität langer Ausgangskabel speichern Energie in einem Magnetfeld. Eine Induktivität widersetzt sich Stromänderungen; wenn der Strom vom Netzteil plötzlich unterbrochen wird – beispielsweise durch Öffnen eines Schalters oder Abschalten des Netzteilausgangs –, erzeugt das zusammenbrechende Magnetfeld eine Spannungsspitze entgegengesetzter Polarität über der Induktivität. Die Amplitude dieser Spitze wird durch die Gleichung V=L×(di/dt) bestimmt, wobei L die Induktivität und di/dt die Stromänderungsrate ist. Bei einer sehr schnellen Stromunterbrechung kann diese Spannungsspitze Hunderte oder sogar Tausende von Volt erreichen und eine ernsthafte Bedrohung sowohl für die Schaltkomponenten als auch für das Netzteil selbst darstellen.

Parallelschaltung unterschiedlicher Netzteile

Einige Testanforderungen erfordern einen breiten Bereich verschiedener Spannungen, was durch den Einsatz mehrerer Netzteile mit unterschiedlichen Nennwerten adressiert werden kann. Wenn ein Netzteil mit höherer Spannung den gemeinsamen DC-Bus über die Maximalspannung eines parallel geschalteten Netzteils mit niedrigerer Spannung anhebt, kann die überschüssige Spannung die Ausgangskondensatoren oder Dioden beschädigen. Die gängige, robuste Lösung besteht darin, eine Diode in Reihe mit dem Ausgang des parallel geschalteten Netzteils niedrigerer Spannung zu verwenden. Diese Technik isoliert den Ausgang des Netzteils niedrigerer Spannung und verhindert, dass Rückenergie aufgenommen wird, wenn das parallel geschaltete Netzteil höherer Spannung Strom liefert.

Anschluss ungeregelter Quellen wie Batterien und Kondensatoren

Wenn ein Netzteil erstmals mit einem energiespeichernden DUT verbunden wird, wie z. B. einem Batteriepack, einer Superkondensator-Bank oder einem Brennstoffzellenstapel, besteht die Hauptgefahr in einem kurzzeitigen Spannungsunterschied im Moment der Verbindung. Wenn die Leerlaufspannung des DUT höher ist als der programmierte Sollwert des Netzteils, wird der DUT kurzzeitig zur Quelle und erzwingt einen Rückstromstoß in das Netzteil. Dieser Einschaltstrom kann Ausgangskomponenten katastrophal beschädigen. Das Risiko verschwindet, sobald sich die beiden Spannungen angleichen, sodass es auf zwei einfache Arten gemindert werden kann: eine Sperrdiode in Reihe, um jeglichen Rückstrom während des initialen Kontakts zu verhindern, oder Spannungsangleichung (Vorladung), um das Netzteil vor dem Schließen des Ausgangsrelais auf die Spannung des DUT hochzufahren.

Interner Entladewiderstand und Vermeidung unerwünschter Entladung

Die meisten Netzteile verfügen über einen internen Entladewiderstand (Bleeder-Widerstand) an ihren Ausgangsfilterkondensatoren. Dieser Widerstand entlädt nicht nur die gespeicherte Ladung der Ausgangskondensatoren nach dem Abschalten und beseitigt so eine Stromschlaggefahr, sondern dient auch als Ballast, der eine kleine Last bereitstellt, die den Regler unter Leerlauf- oder Schwachlastbedingungen stabil hält. Derselbe Widerstand wird jedoch in bestimmten Testszenarien nachteilig: wenn das Netzteil mit einem bereits unter Spannung stehenden Prüfling (DUT) verbunden ist, wie z. B. einer Batterie, einem Superkondensator oder einem Brennstoffzellenstapel, der niemals unter eine minimale Zellenspannung fallen darf. Bei diesen Lasten bildet der Entladewiderstand einen unbeabsichtigten Entladepfad. Immer wenn der Netzteilausgang deaktiviert wird, zieht der Widerstand weiterhin Strom und entlädt den DUT stetig.

Bei Batterie-Zykluslebensdauertests erfordert die „Ruhephase" einen echten Leerlauf, um die Leerlaufspannung genau zu messen; parasitische Entladung verfälscht diese Ergebnisse. Bei Brennstoffzellen sind die Risiken höher: Wenn die Stapelspannung unter den vom Hersteller angegebenen Schwellenwert sinkt, können einzelne Zellen in Sperrrichtung vorgespannt werden, was zu irreversibler Katalysatordegradation und Leistungsverlust führt.

Implementierung des Sperrdiodenschutzes

Obwohl das Konzept einer Sperrdiode einfach ist, ist ihre praktische Umsetzung in einem Hochleistungssystem eine anspruchsvolle Ingenieuraufgabe. Die Auswahl einer unzureichenden Komponente oder das Versäumnis, ihre thermische Last richtig zu handhaben, kann zum Ausfall der Diode führen und das Netzteil ungeschützt lassen. Wichtige Parameter sind:

• Periodische Spitzensperrspannung (V_RRM​): Diese muss die höchstmögliche Spannung der Last überschreiten, einschließlich einer erheblichen Sicherheitsmarge von 25 % bis 50 %.
• Mittlerer Durchlassstrom (I_F(AV)​): Die Nennleistung der Diode muss höher sein als der maximale Dauerstrom, den das Netzteil liefert.
• Spitzenstoßstrom in Durchlassrichtung (I_FSM​): Dieser ist entscheidend für die Bewältigung hoher Einschaltströme, wie z. B. beim Laden großer Kondensatoren.
• Diodentyp: Standard-Siliziumgleichrichter sind robust und ideal für Hochspannungsanwendungen, während Schottky-Dioden mit ihrem deutlich geringeren Durchlassspannungsabfall (0,2 V bis 0,5 V) für Anwendungen mit niedrigerer Spannung und hohem Strom überlegen sind, bei denen die Minimierung der Wärmeentwicklung entscheidend ist.

Eine leitende Diode ist kein perfekter Schalter; sie weist einen Durchlassspannungsabfall (V_F​) an ihren Klemmen auf. Dieser Spannungsabfall, multipliziert mit dem Durchlassstrom, ergibt eine Verlustleistung in Form von Wärme:

In einem Hochleistungssystem kann dies leicht Hunderte von Watt betragen, die abgeführt werden müssen, um die Sperrschichttemperatur der Diode unter ihrem Maximalwert zu halten. Die ordnungsgemäße Bewältigung dieser thermischen Last umfasst die Berechnung der Wärme, die Auswahl eines Kühlkörpers mit ausreichendem Wärmewiderstand und häufig den Einsatz von Zwangsluft- oder Flüssigkeitskühlung. Mangelhaftes Wärmemanagement ist eine Hauptursache für Diodenausfälle, und die kombinierte elektrische und thermische Komplexität macht vorgefertigte, validierte Lösungen zu einer zuverlässigeren Strategie.

Schlüsselfertige Schutzlösungen von Magna-Power

Angesichts der elektrischen, thermischen und mechanischen Komplexität der Implementierung einer robusten Sperrdiodenlösung ist ein Do-it-yourself-(DIY)-Ansatz mit erheblichem Ingenieursaufwand und Zeitinvestition verbunden. Eine weitaus zuverlässigere und effizientere Strategie ist der Einsatz einer vollständig entwickelten, validierten Lösung. Magna-Power bietet zwei verschiedene Optionen, die schlüsselfertigen Schutz bieten und sich nahtlos in die programmierbaren DC-Netzteile integrieren lassen.

Integrierte Sperrdiode (+BD) Option

Für Anwendungen, bei denen nahtlose Integration von größter Bedeutung ist, bietet Magna-Power die Integrierte Sperrdiode (+BD) Option für verschiedene Modelle von 5 kW bis 1 MW an. Diese Lösung, die bei der Bestellung und Fertigung spezifiziert wird, besteht aus einer Schutzdiode mit einem intern montierten, kundenspezifischen Kühlkörper, alles im Gehäuse des Netzteils untergebracht.

Der Hauptvorteil der integrierten Sperrdiode (+BD) ist ihre vollständige betriebliche Transparenz. Die Spannungsmessrückführung des Netzteils ist an den Ausgangsklemmen angeschlossen, hinter der Sperrdiode. Das bedeutet, dass die Regelschleife des Netzteils automatisch und kontinuierlich den Durchlassspannungsabfall der Diode kompensiert. Für den Anwender ist der Schutz unsichtbar; das Netzteil liefert die programmierte Spannung an den Ausgangsklemmen mit seiner vollen Nenngenauigkeit, ohne dass manuelle Offsets oder komplexe Berechnungen erforderlich sind. Es ist die ideale „Einstellen-und-Vergessen"-Lösung für Anwendungen wie DC-Motorantriebe, Batterieladung und die Versorgung großer Elektromagnete und bietet Schutz vor Rückspannung bis zu 1200 Vdc.

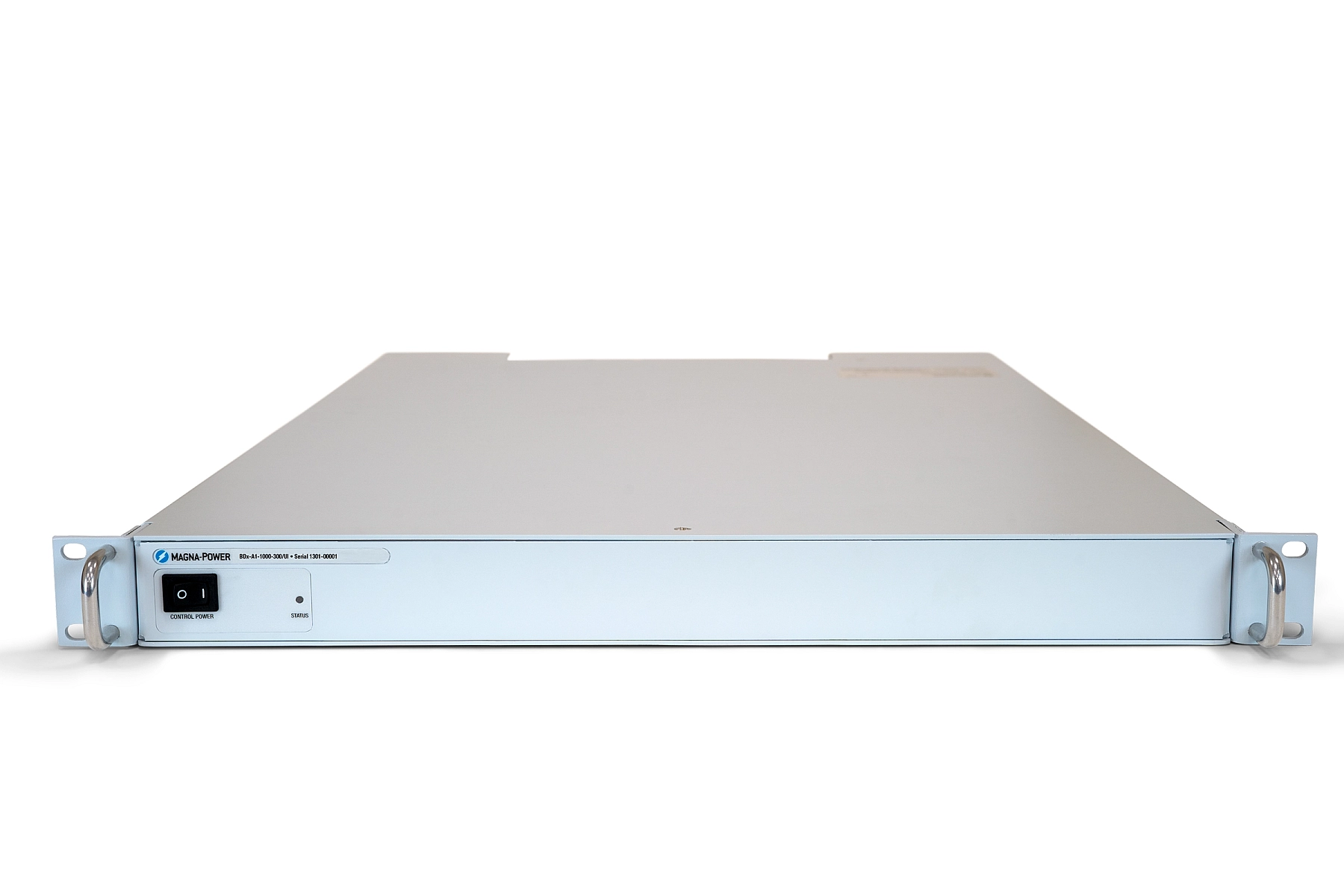

Das externe 1U BDx Modul als Erweiterung

Für die anspruchsvollsten Hochleistungsanwendungen oder zur Nachrüstung bestehender Systeme bietet Magna-Power das BDx Modul an. Diese externe 1U-Rack-Einheit ist ein umfassendes, intelligentes Sperrdiodensystem, das für höchste Robustheit und Sicherheit ausgelegt ist.

Verschiedene BDx Module werden angeboten, die Schutz für Systeme bis 1.200 Vdc bieten und kontinuierliche Durchlassströme bis 1.200 Adc verarbeiten können. Es ist eine echte schlüsselfertige Lösung mit vollständig integrierter Lüfterkühlung mit universellem AC-Eingang, robusten verzinnten Kupferschienen für verlustarme Verbindungen und einem dedizierten Remote-Sense-Anschluss zur Vereinfachung der Verkabelung für die Spannungsabfallkompensation.

Was das BDx Modul auszeichnet, ist seine integrierte Intelligenz. Ein integrierter Mikroprozessor überwacht aktiv die interne Kühlkörpertemperatur. Dies verwandelt die Sperrdiode von einer passiven Komponente in ein aktives Sicherheitssystem. Das Modul stellt ein digitales Statussignal bereit, das mit dem User-I/O-Interlock des Hauptnetzteils verbunden werden kann. Sollte die Kühlung des BDx Moduls ausfallen und es zu überhitzen beginnen, würde sich das Statussignal ändern und das Interlock des Netzteils auslösen, um dessen Ausgang sicher abzuschalten. Dies verhindert, dass die Diode durch Überhitzung ausfällt, und stellt sicher, dass das primäre Netzteil niemals ungeschützt bleibt. Dieses Maß an integrierter Sicherheit und systemweiter Überwachung ist mit einer einfachen DIY-Lösung nahezu unmöglich zu erreichen und stellt einen erheblichen Mehrwert für geschäftskritische Testumgebungen dar.

Abführung überschüssiger Energie

Eine Sperrdiode in Reihe schützt das Netzteil, indem sie Rückstrom stoppt, aber einige Tests benötigen dennoch eine Möglichkeit, die Energie abzuführen, die sich kurzzeitig auf dem gemeinsamen DC-Bus aufbaut (z. B. beim Motorbremsen). Zwei einfache, netzteilunabhängige Erweiterungen lösen dies, ohne auf eine vollständige bidirektionale Quelle zurückgreifen zu müssen: (1) ein Bremswiderstand-Chopper, der den Bus-Strom in einen Leistungswiderstand umleitet, sobald die Spannung einen eingestellten Schwellenwert überschreitet, und den Überschuss in Wärme umwandelt; und (2) eine programmierbare elektronische DC-Last im Shunt-Regler-Modus (wie die ALx Serie von Magna-Power), die den Bus klemmt, indem sie dynamisch gerade genug Strom aufnimmt, um eine benutzerdefinierte Spannung zu halten. Beide Geräte sind parallel zum Bus geschaltet, arbeiten zusammen mit der Sperrdiode und ermöglichen es Ihnen, die kostengünstige Ein-Quadranten-Architektur beizubehalten und gleichzeitig seltene Schübe regenerativer Energie sicher zu bewältigen.

Unterscheidung der Sperrdiode von einer Freilaufdiode

Während die Sperrdiode das Netzteil schützt, ist es entscheidend, sie nicht mit einer Freilaufdiode zu verwechseln, die speziell den lokalen Schutz für induktive Lasten bietet. Wenn der Strom zu einer Induktivität (wie einem Motor oder Magnetventil) plötzlich unterbrochen wird, erzeugt das zusammenbrechende Magnetfeld eine große und potenziell schädliche Spannungsspitze. Eine Freilaufdiode, die parallel zur induktiven Last oder zum Netzteilausgang geschaltet ist, gibt dieser Energie einen sicheren Pfad zum Zirkulieren und Abbauen und schützt so empfindliche Schaltkomponenten wie Relais oder Transistoren. Die Unterscheidung ist entscheidend: Die Freilaufdiode schützt den lokalen Schalter an der Last, während die Sperrdiode in Reihe mit dem Netzteil geschaltet wird, um das Netzteil selbst vor jeglicher Rückenergie zu schützen. Für ein wirklich robustes System sind oft beide erforderlich – eine zur Bewältigung der selbstinduzierten Energie der Last und die andere, um zu verhindern, dass diese Energie die Stromquelle erreicht.

Fazit

Anwendungen mit DC-Motoren, induktiven Lasten, parallelen Stromquellen und Energiespeichergeräten wie Batterien und Kondensatoren bergen ein Potenzial für Rückenergiefluss, der zu Geräteschäden, Testungültigkeit und potenziellen Sicherheitsrisiken führen kann.

Die Sperrdiode fungiert als einfaches, aber effektives elektronisches Rückschlagventil zum Schutz des Netzteils. Die sichere Implementierung dieser „einfachen" Komponente kann jedoch eine komplexe Ingenieuraufgabe sein. Die richtige Auswahl erfordert eine sorgfältige Berücksichtigung elektrischer Parameter wie Sperrspannung und Durchlassstrom, während der effektive Betrieb eine robuste Wärmemanagementlösung erfordert, um potenziell Hunderte von Watt Wärme abzuführen.

Mit vollständig entwickelten und validierten, systemintegrierten Schutzzubehörteilen wie der integrierten Sperrdiode (+BD) und dem BDx Modul bietet Magna-Power schlüsselfertige Lösungen für sicheres und zuverlässiges Testen.

Literaturverzeichnis

M. H. Rashid, Power Electronics: Circuits, Devices, and Applications, 3rd ed. Upper Saddle River, NJ: Pearson Education, 2003.

N. Mohan, T. M. Undeland, and W. P. Robbins, Power Electronics: Converters, Applications, and Design, 3rd ed. Hoboken, NJ: John Wiley & Sons, 2003.

R. W. Erickson and D. Maksimovic, Fundamentals of Power Electronics, 2nd ed. Norwell, MA: Kluwer Academic Publishers, 2001.

Z. Stokes and A. Kaknevicius, "Reverse Current Protection in Load Switches," Application Report SLVA730, Texas Instruments, Dallas, TX, May 2016.

ROHM Co., Ltd., "Reverse Voltage Protection, Application Note," Tech. Rep. No.16020EBY21, Rev. B, May 2016.
